配置

1、機箱(xiang)：

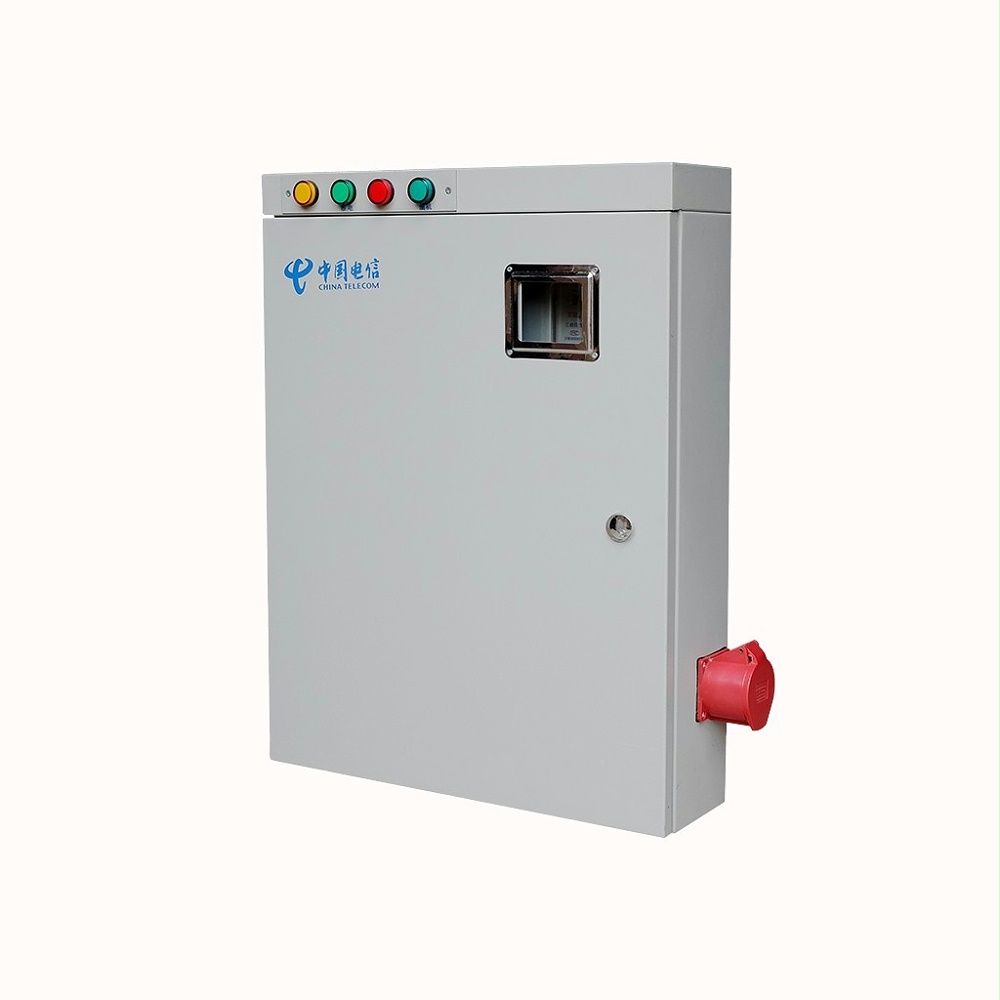

1.1規格(ge)尺寸(cun)：720(高)*550(寬(kuan))*220( 深)mm，采(cai)用大于(yu)等(deng)于(yu)1.5mm厚的鋼板材(cai)料，便(bian)于墻體上(shang)安裝，門(men)應能靈活開啟(qi)，可上(shang)、下出線。

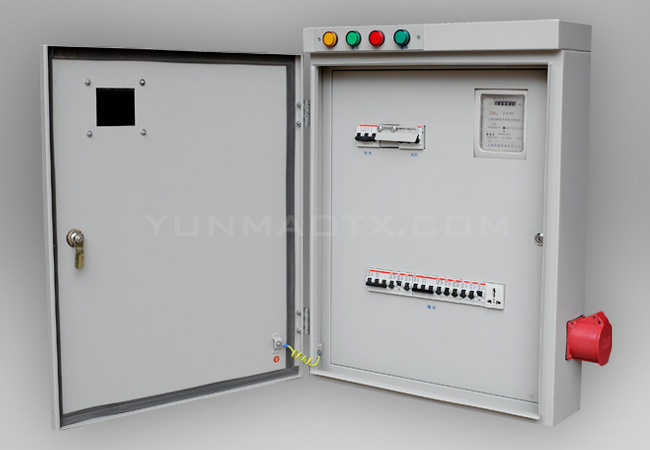

1.2配(pei)(pei)電箱必(bi)需具備(bei)操作(zuo)(zuo)面板（開關操作(zuo)(zuo)部份與配(pei)(pei)電箱線(xian)路部份隔離），在配(pei)(pei)電箱右下側配(pei)(pei)置(zhi)油機(ji)插(cha)座，不(bu)開機(ji)箱門(men)可直接(jie)(jie)接(jie)(jie)油機(ji)。

1.3配備市電工(gong)作正常指示燈（綠色(se)），油機支路投(tou)入(ru)工(gong)作指示燈（紅色(se)）。

1.4應具有PE保護接地排(pai)、中性線匯接排(pai)。

1.5交流配(pei)電(dian)(dian)箱應(ying)具有一定的空間余(yu)量，便于以后增加電(dian)(dian)表、空開等。

1.6交(jiao)流(liu)配電箱應(ying)防(fang)(fang)塵、防(fang)(fang)爆、防(fang)(fang)腐(fu)、防(fang)(fang)銹及上面、正面、側面防(fang)(fang)水。

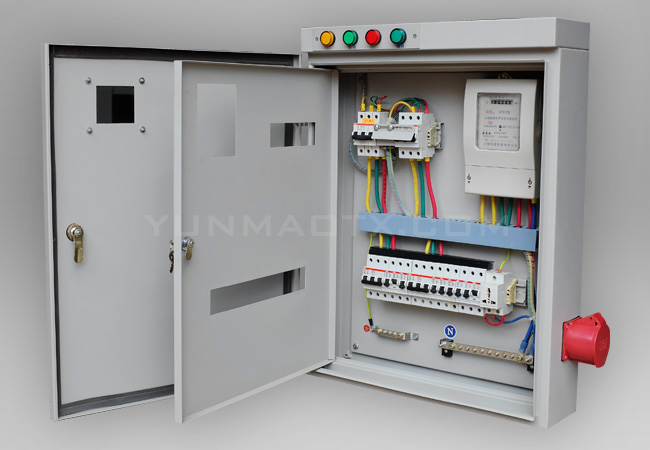

空開配(pei)置

2.1空開品(pin)牌要求全部采用ABB或相同等級的空開(kai)。

2.2輸入空(kong)開：

市電(dian)輸(shu)入：80A/3P，1個

油機輸入50A/3P，1個(ge)

要求輸入空開為(wei)市電/油機互鎖

2.3輸(shu)出空開：

三相,63A：63A/3P，2個

單(dan)相,32A：32A/1P，2個

單相(xiang),20A：20A/1P，4個(ge)

單相,16A：16A/1P，3個(ge)

使用環境(jing)

交(jiao)流配電(dian)箱能在下列環境(jing)條(tiao)件下連續使(shi)用：

l  周圍介質溫(wen)度為-10℃～60℃，相對濕度不(bu)超過90％；

l  無腐蝕性、爆炸(zha)性和破壞絕緣的氣(qi)體及(ji)導(dao)電塵埃的地方(fang)；

l  沒有(you)震動和顛簸(bo)，且垂直傾斜度不超過5°的地方；

l  海(hai)拔(ba)高度超過2000-3500m的(de)地(di)方(fang)。

l  賣方(fang)應說明設備在(zai)防震(zhen)方(fang)面采取的措施。當(dang)發生 理事7級地(di)震(zhen)時(shi)，設備應能正常工作。

4、電氣

4.1交流(liu)配電(dian)箱(xiang)的(de)電(dian)源(yuan)輸(shu)入電(dian)路(lu)具(ju)有過流(liu)、短路(lu)保護(hu)功(gong)能(neng)的(de)線路(lu)保護(hu)器(qi)件(jian)，各(ge)電(dian)源(yuan)輸(shu)出(chu)(chu)分路(lu)具(ju)有過流(liu)、短路(lu)保護(hu)功(gong)能(neng)的(de)線路(lu)保護(hu)器(qi)件(jian)。輸(shu)入、輸(shu)出(chu)(chu)兩級線路(lu)保護(hu)器(qi)件(jian)的(de)額定電(dian)流(liu)應有合(he)理的(de)選擇(ze)性(xing)配合(he)關(guan)系。

4.2交流配電箱應確保電源輸(shu)入、輸(shu)出(chu)線纜以及各導電連接件(jian)的連接可靠(kao)。

4.3交(jiao)流(liu)配電(dian)箱中各(ge)相線(xian)(xian)的相序排(pai)列(lie)應符合相關(guan)國家(jia)標準，交(jiao)流(liu)配電(dian)箱應具(ju)有(you)(you)中性線(xian)(xian)匯接(jie)母(mu)排(pai)，應有(you)(you)機(ji)箱安全接(jie)地(di)連接(jie)裝置(zhi)。各(ge)相線(xian)(xian)、中性線(xian)(xian)母(mu)排(pai)及安全接(jie)地(di)保護線(xian)(xian)應有(you)(you)明顯標識。

4.4交流(liu)配電箱采(cai)用的低壓器(qi)件應是經（具有）國家相關部門認證(zheng)、許可的公司制造和(he)提供的知名產品（如梅蘭(lan)日蘭(lan)、ABB等）。請提(ti)供(gong)所用低壓器件的生產廠商和產品質(zhi)量檢測(ce)報告。

5、絕緣性能

交流配電(dian)(dian)箱(xiang)的(de)各帶電(dian)(dian)回路與機箱(xiang)之間能承(cheng)受2000V交流有效(xiao)值絕(jue)緣強度試驗電(dian)(dian)壓，時間為(wei)1分鐘(zhong)，無擊穿(chuan)或閃爍現象。
